SPD-M40氘燈的更換
發布時間:2022-08-01 閱讀次數：1042次
氘燈作為SPD-M40檢測器必不可少的常用消耗品，承擔了繁重的日常檢測工作。春蠶到死絲方盡，蠟炬成灰淚始干，氘燈需定期更換，氘燈額定使用壽命約2000小時。2000小時后，建議更換。
SPD-M40氘燈更換流程是不同于SPD-M20A的，本文會針對SPD-M40的更換流程做出詳細介紹。

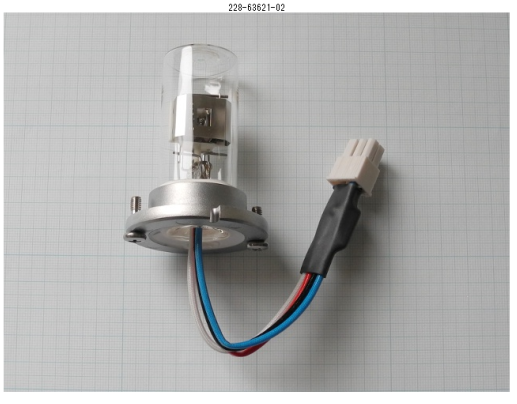

更換氘燈前請關閉儀器電源，并等待儀器降溫至室溫。并準備氘燈（228-63621-02）、螺絲刀。
更 換 流 程
1、關閉本儀器電源。

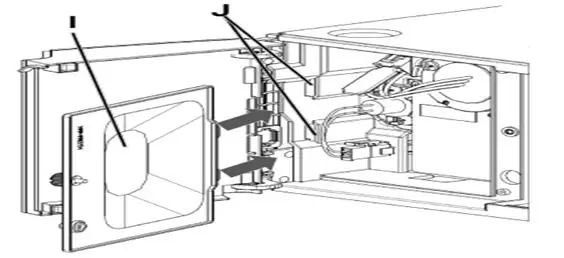

2、 打開正面面板和操作面板。

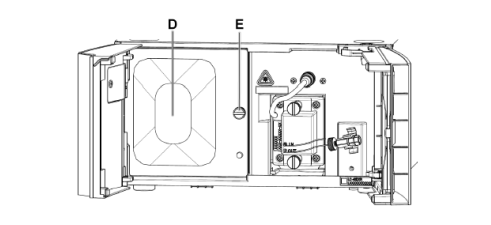

3、擰松燈蓋板固定螺絲E，拆下燈蓋板D。

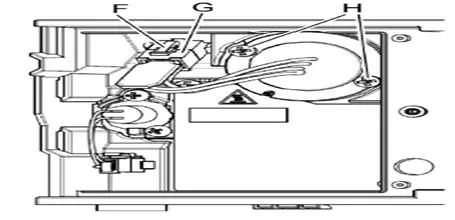

4、按住固定扣F，同時拉出接頭G。
5、擰松D2燈固定螺絲H后，拔出D2燈。
6、 更換新燈時，請勿用手指碰觸玻璃部分。如果新燈上粘附污垢，請用蘸取乙醇的擦鏡紙擦除。
7、安裝新燈后，交替擰緊D2燈固定螺絲H，并確保接頭G確實插入。
8、重新安裝燈蓋板，安裝時使燈蓋板的安裝端插入面板的狹縫內，再擰緊燈蓋板的固定螺絲，使其固定。
9、更換D2燈后，需設置曝光時間。
① 將色譜柱替換為二通1.6C（P/N：228-16004-13），并使用送液泵向流通池內注入水。確認流通池內無漏液。
② 打開電腦開始菜單，找到labsolutions-instrument maintenance Tools。
③ 選擇SPD-M40 Utility以及相關儀器。
④ 點擊圖片（波長確認/校正），顯示［波長確認／校正］窗口。

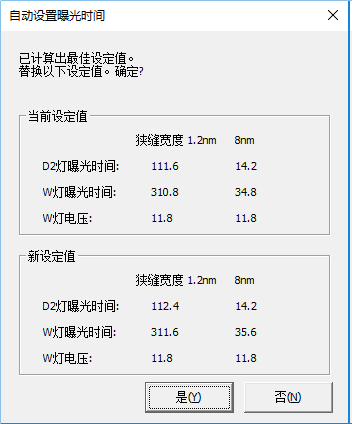

⑤ 單擊 Exp（曝光時間）按鈕，或者從［功能］菜單下的［曝光時間］中單擊［自動設置］。將執行曝光時間的自動調整，并顯示自動設定值。
⑥ 確認設定值后，單擊［是］。更新曝光時間。
⑦ 進行光源能量的確認，單擊圖片（波長確認）或圖片（波長確認／校正）。顯示［波長確認］或［波長確認／校正］窗口。
⑧ 從［功能］菜單中單擊［光量檢查］。顯示［光量檢查］窗口。
⑨ 輸入確認光量的［波長］及［電壓閾值］（標準值），設置后單擊［確定］，顯示［波長確認／校正］窗口，開始光量測定。

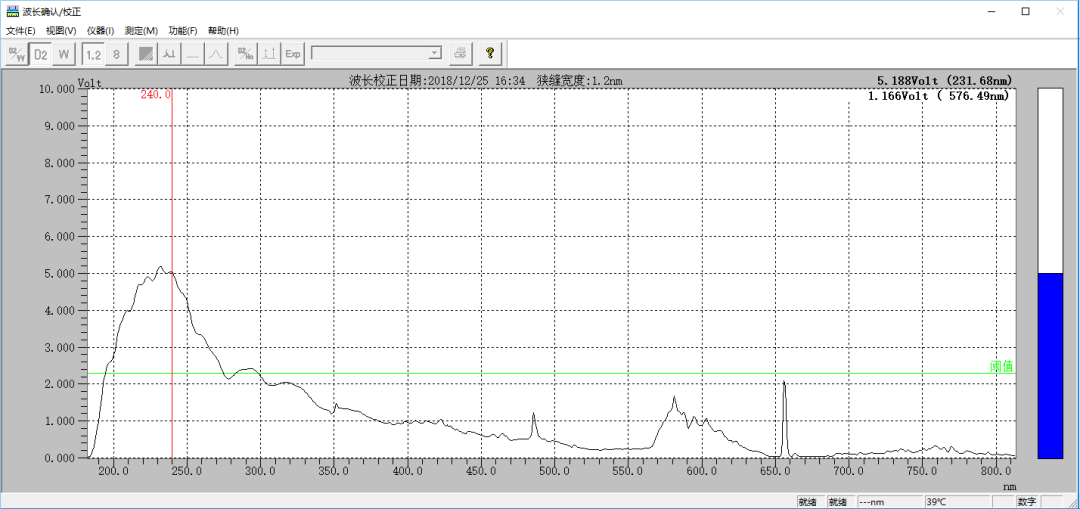

⑩ 確認窗口內顯示的光量光譜中特定波長范圍的最大光量值超過閾值。
使用D2燈時，確認200 nm～260 nm的最大光量超出閾值。再次從［功能］菜單中單擊［光量檢查］，可以結束檢查。
標準請參考：
D2燈：200 nm～260 nm的最大光量≥2.3 V
光量超出閾值時，光譜右側的確認波長光量欄顯示為藍色，未超出時顯示為紅色。
